Ворота распашные металлические

Распашные ворота — простой способ перекрыть въезд. Две створки на петлях открываются в одну сторону и пропускают транспорт, а в закрытом положении запираются на задвижку. Металлические распашные ворота ставят на въезде на склад, на проходной предприятия и на охраняемом объекте, а у частного дома это классический въезд во двор. Такие ворота сваривают и красят на нашем заводе в Воронеже, а в Воронеже и области их ставят наши монтажные бригады.

Распашные ворота ПЭРТ от завода в Воронеже

Делаем двустворчатые распашные ворота: типовые модели рассчитаны на проезд 4 и 6 м, по общему чертежу ширина ворот — от 3 до 8 м, высота — от 1,5 до 3 м. Стандартная высота типовых моделей — 2 м, по заказу — до 3 м: через высокие ворота труднее перелезть. Ворота шире 8 м делаем на заказ. В основе — типовые модели серии ПЭРТ по заводским чертежам, а под нестандартный въезд створки и стойки рассчитаем по вашим размерам.

Ворота можно заказать вместе с забором, калиткой и колючей защитой верха. Всё изготовим на одном заводе и отгрузим одной поставкой.

Модельный ряд распашных ворот ПЭРТ

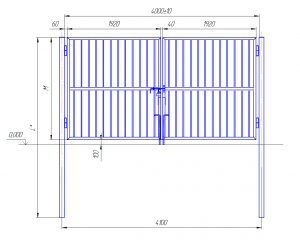

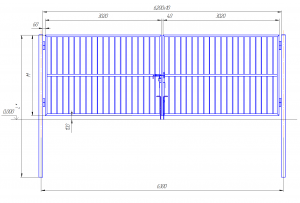

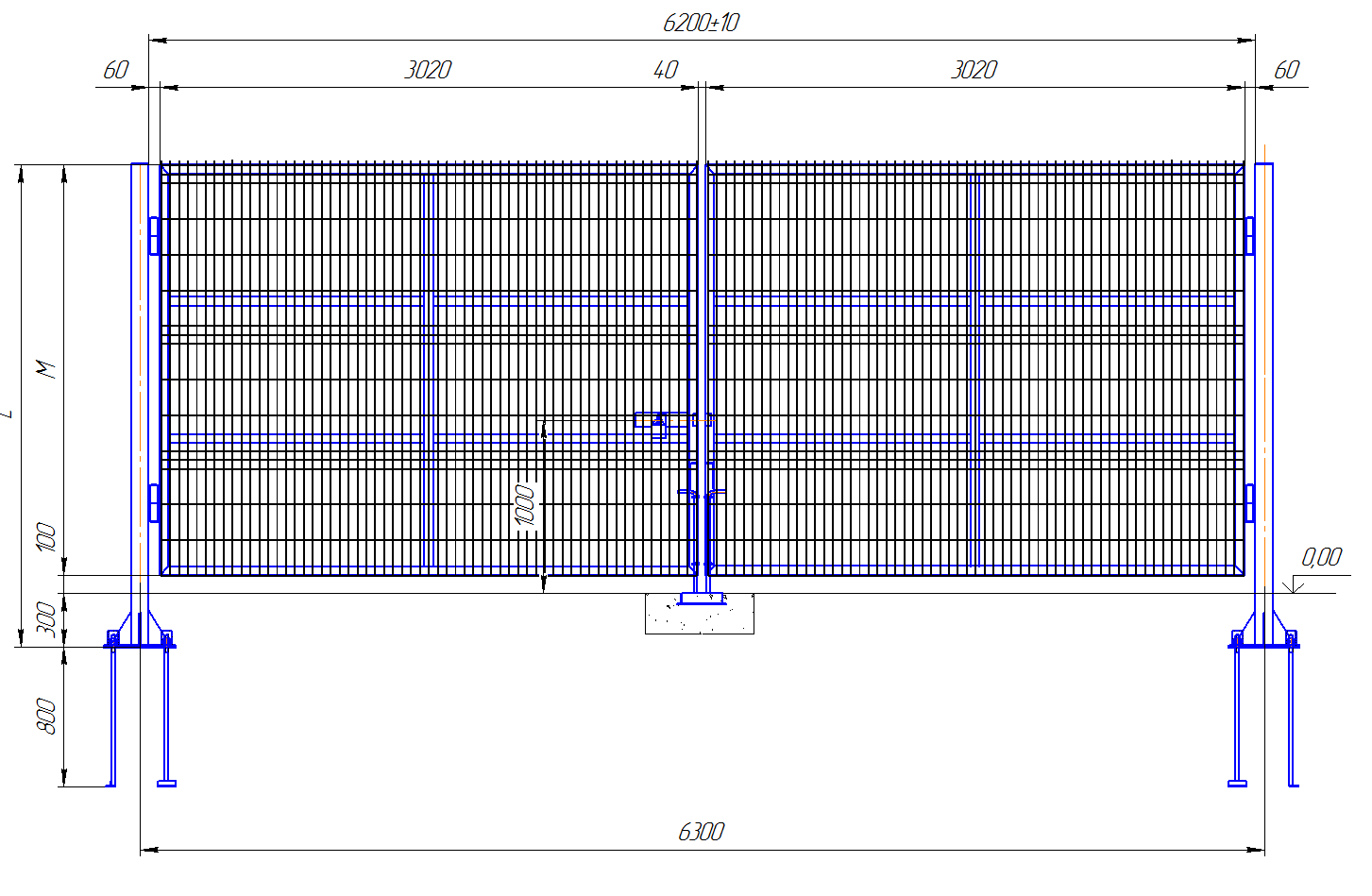

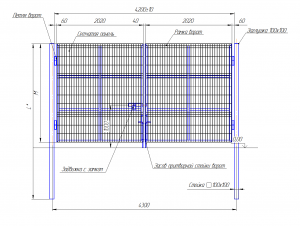

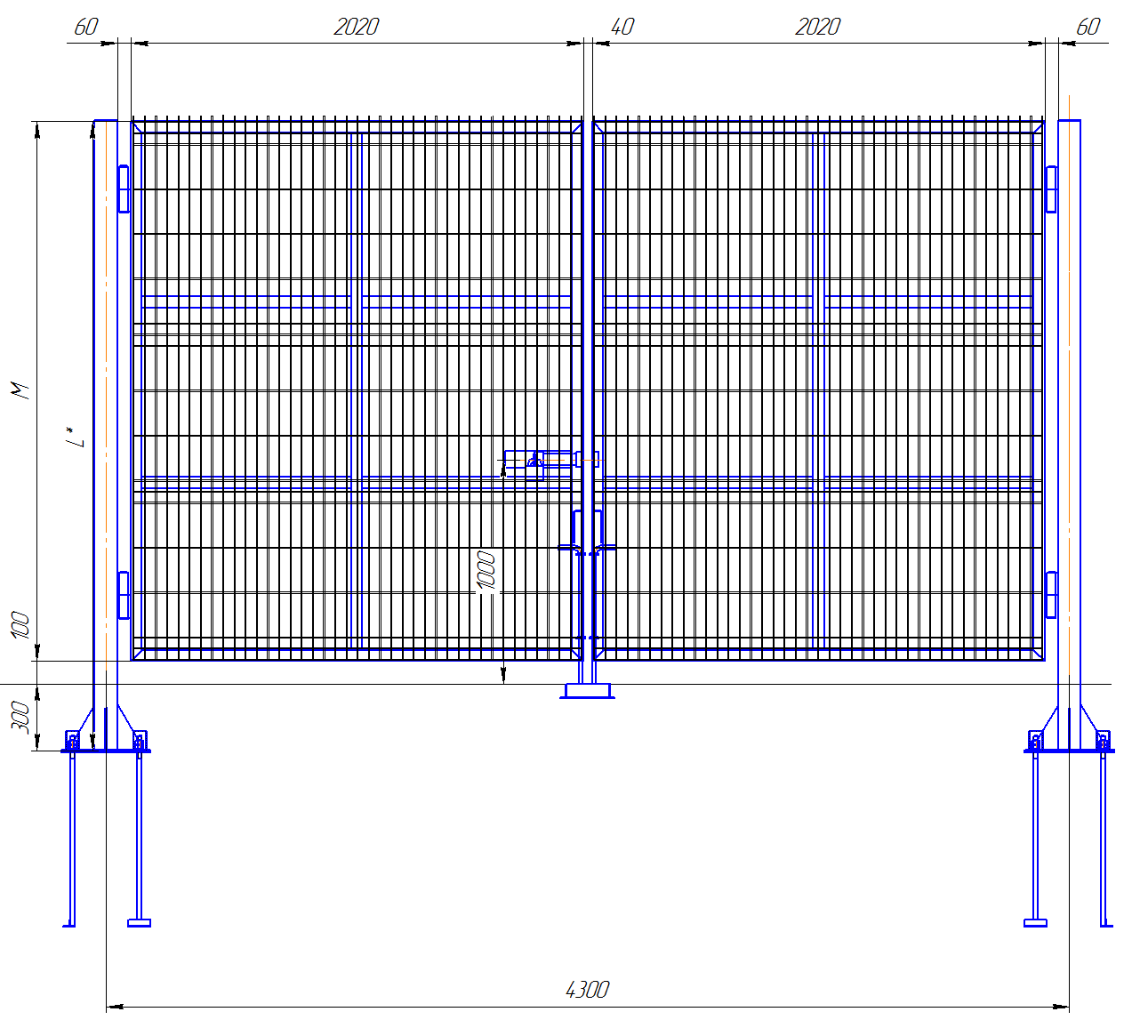

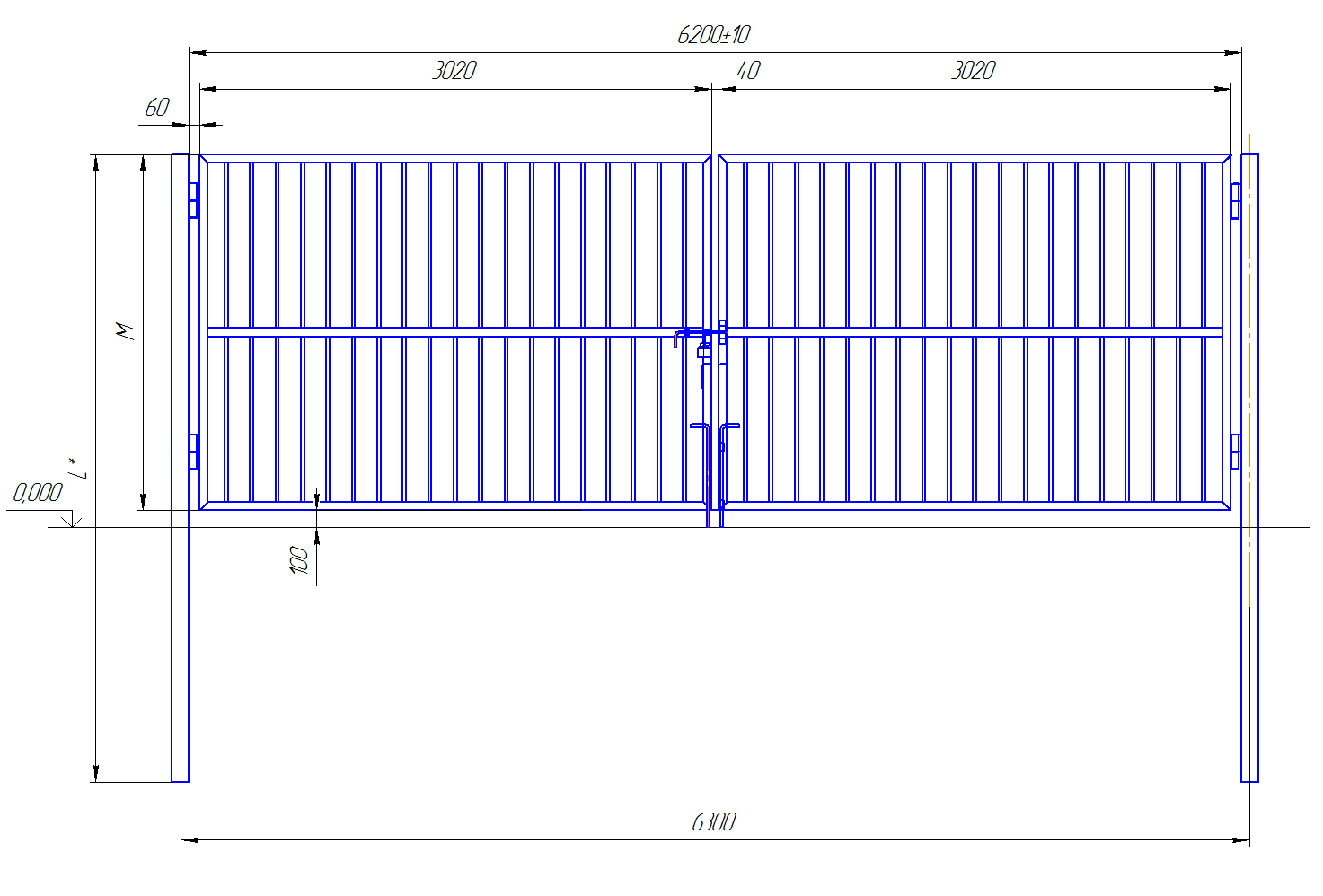

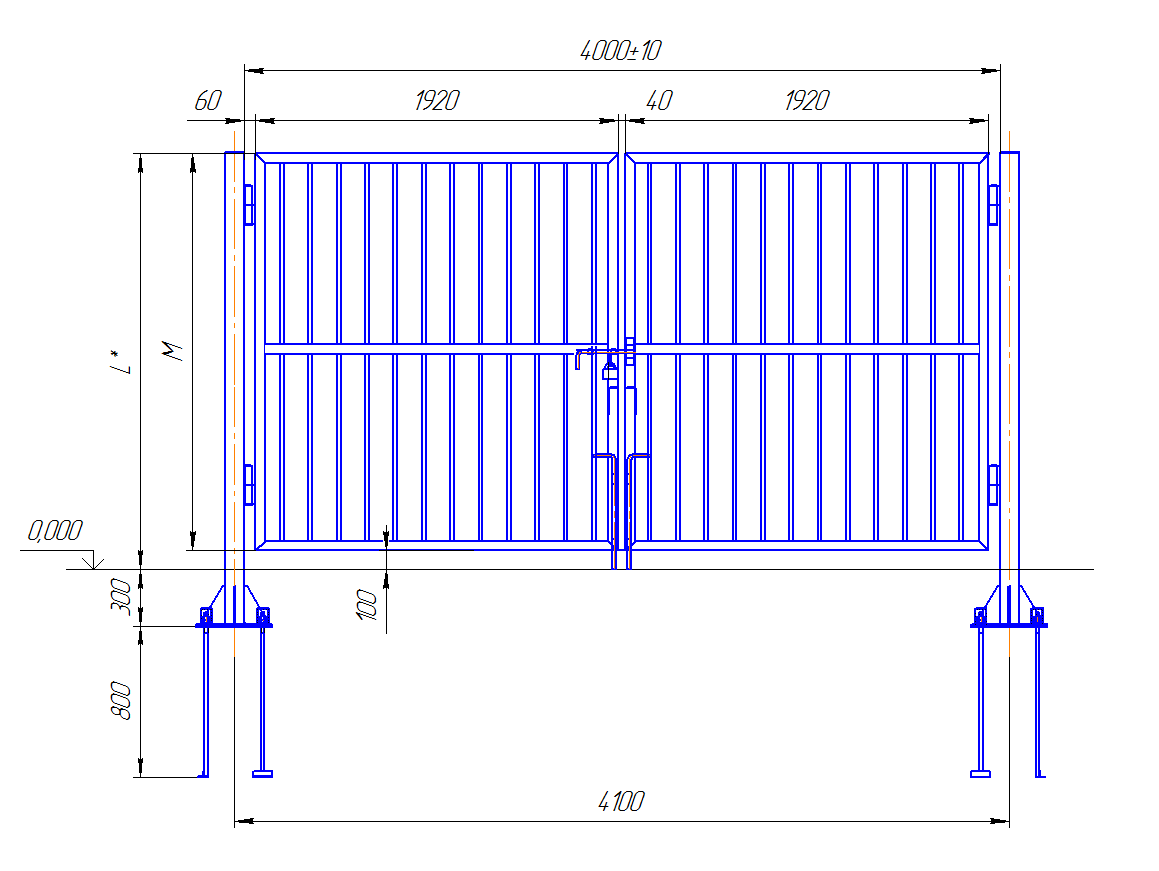

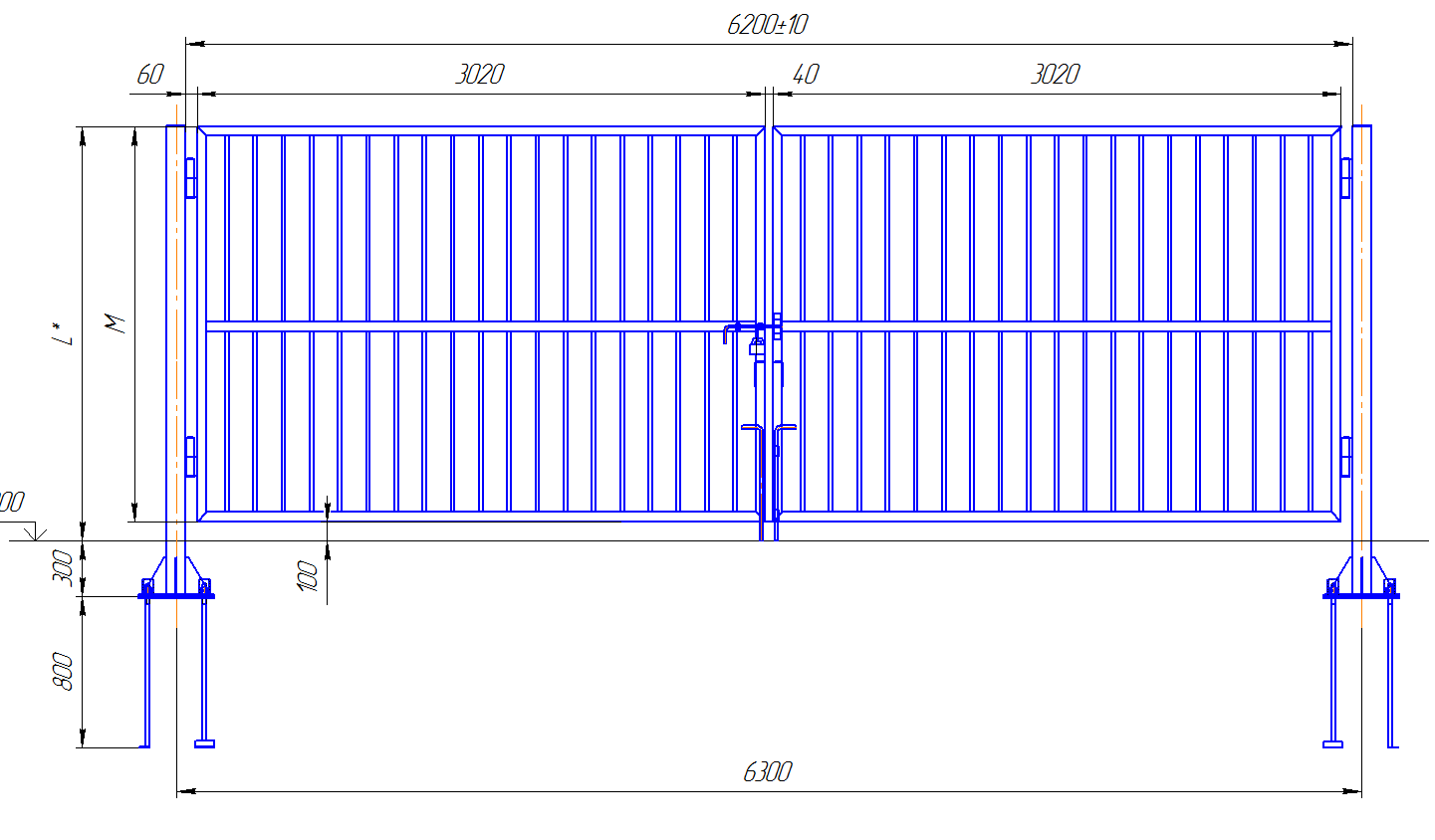

У моделей 0843, 0846 и 0854 есть исполнение с буквой «Ф», 0842Ф — отдельная модель на фланцах. У 0842, 0843 и 0854 есть исполнения по высоте. «Ф» — стойка на фланце: её крепят к закладной плите 400×400×10 мм на четырёх анкерах Ø20 мм. У моделей без «Ф» стойки длиннее и уходят в грунт на 1,5 м, их бетонируют.

Высоты 2,4, 2,5 и 2,7 м — это исполнения −01, −02 и −03 одной модели, у 0842 есть ещё исполнение −06 высотой 3 м. Чертежи всех моделей собраны на вкладке «Характеристики».

Конструкция и комплект

Каждая створка — сварная рамка из профильной трубы 50×50×2 мм, в которую вварены вертикальные трубы 20×20×1,5 мм и поперечная перемычка. Створки висят на гаражных петлях и открываются на 90° наружу. По заказу ставим регулируемые петли, с ними створка открывается на 180°. Стойки — труба 100×100×4 мм, в верхний торец вставлена пластиковая заглушка, чтобы внутрь не попадала вода. По общему чертежу профили можно усилить: створку сделать из трубы 60×60×2 мм, стойки — из трубы 120×120×6 мм.

В комплект ворот входят:

• две стойки с заглушками;
• две створки;
• четыре гаражные петли;
• два фиксатора-ригеля, которые опускаются в землю и держат створку на месте;
• упор, в который упираются створки при закрывании;
• задвижка под навесной замок и ручка. По требованию ставим замок ЗК60.

Между нижней кромкой створок и землёй по чертежу остаётся зазор 100 мм.

Чем заполняем створки

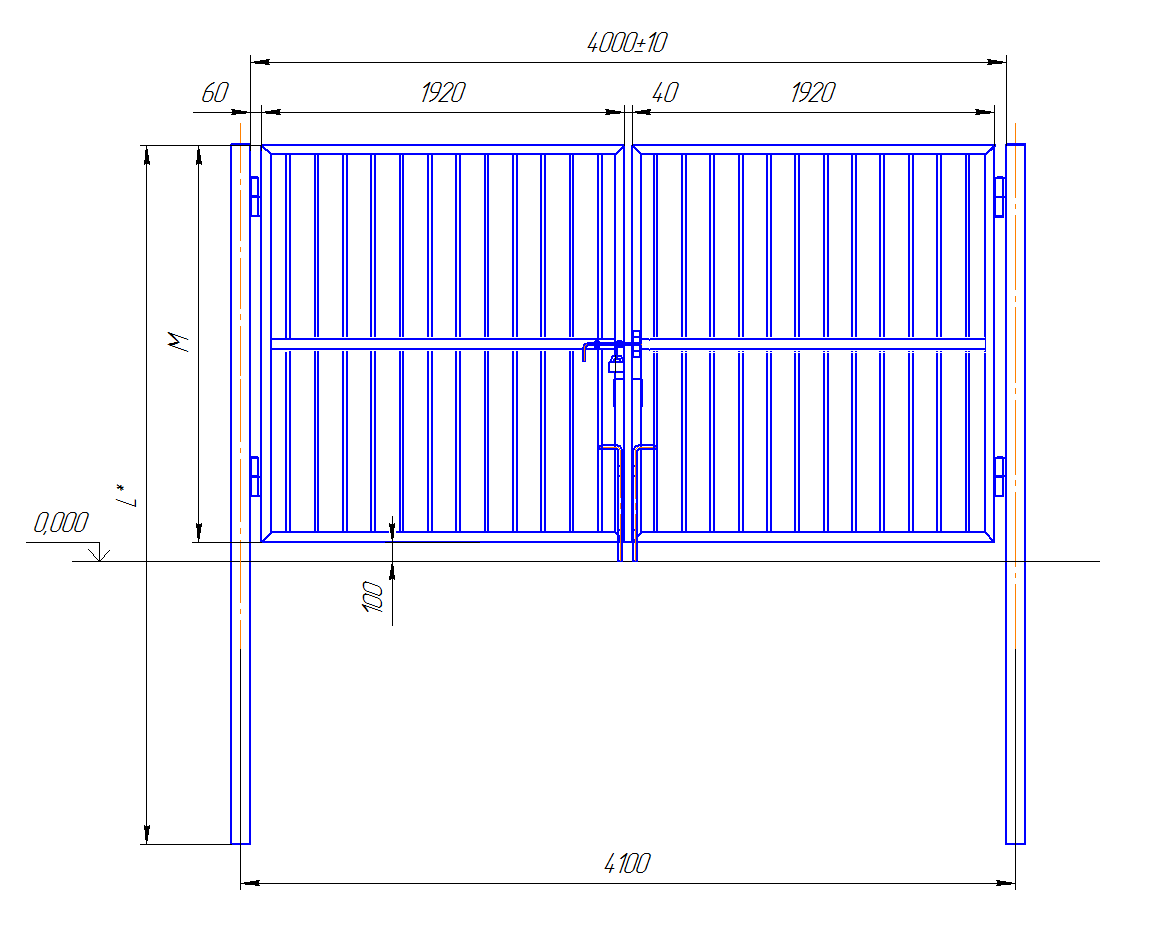

• Профильная труба. Вертикальные трубы 20×20 мм в рамке 50×50 мм, как у моделей 0843 и 0854. Территорию видно, ветер проходит сквозь полотно.

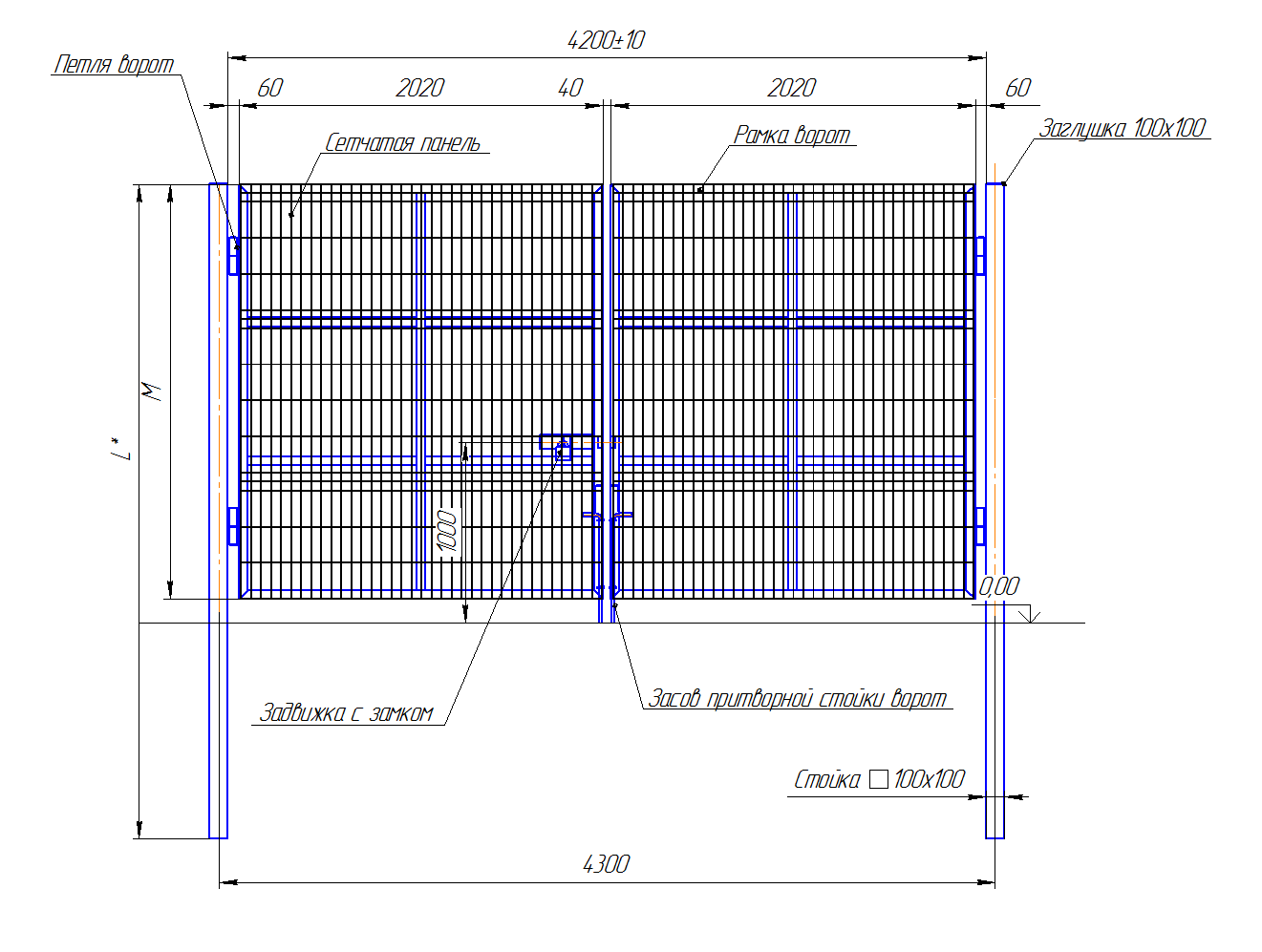

• Сетчатая панель. Сварная панель с ячейкой 150×50 мм из прутка 5 мм — та же, что в сетчатых ограждениях ПЭРТ. Такие ворота (0842, 0846) смотрятся одной линией с забором.

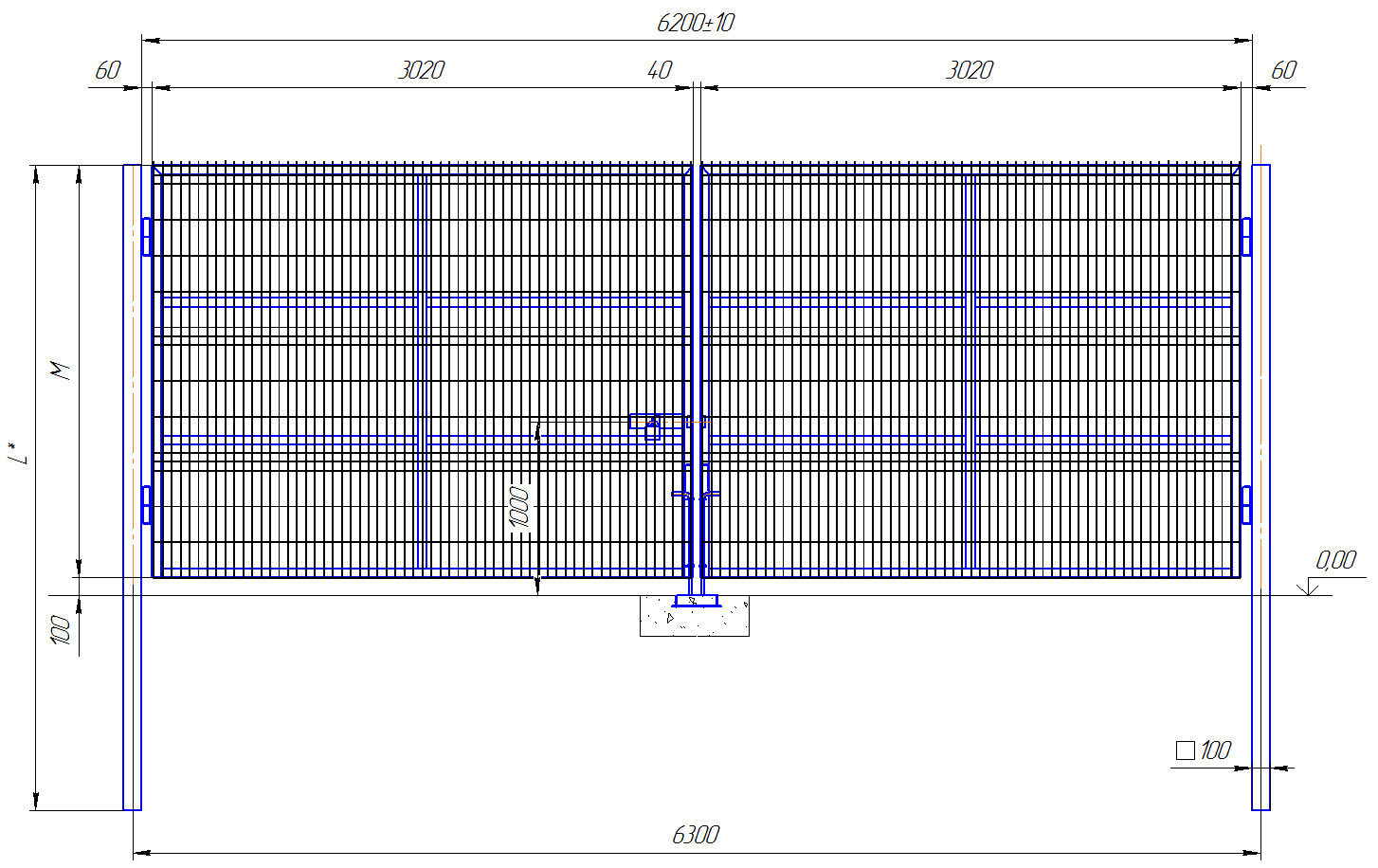

• Сетчатая 3D-панель. Панель с ячейкой 200×50 мм, как у 3D-забора. Ворота из 3D-сетки ставят в периметр из таких же панелей.
• Профлист. Глухие створки: со стороны дороги не видно, что происходит во дворе или на складе.
• Сетка сварная оцинкованная (ССЦП) — лёгкое сетчатое полотно.

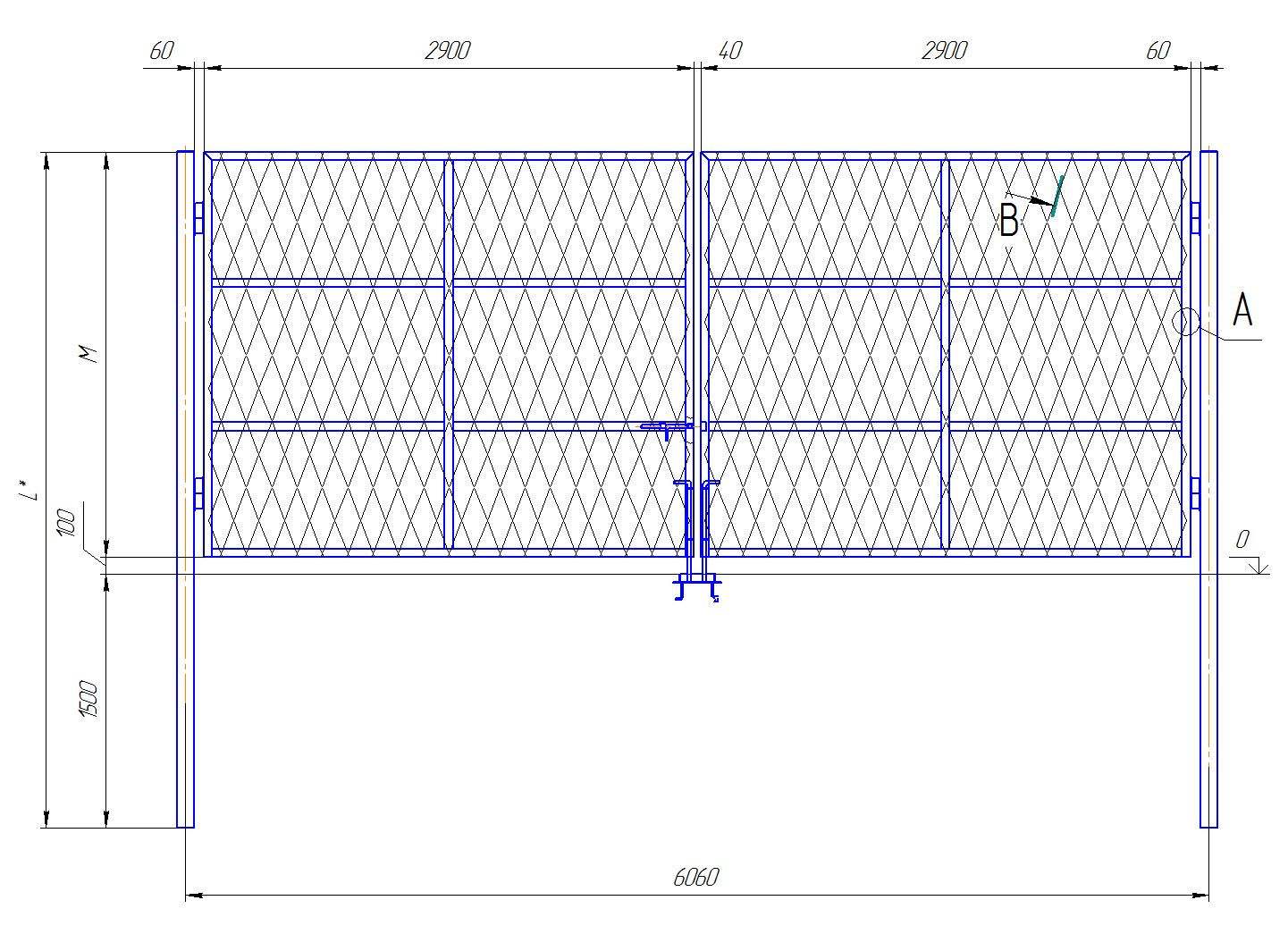

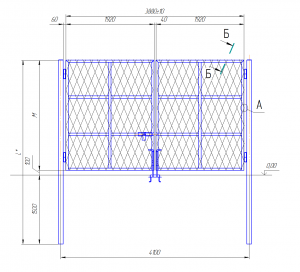

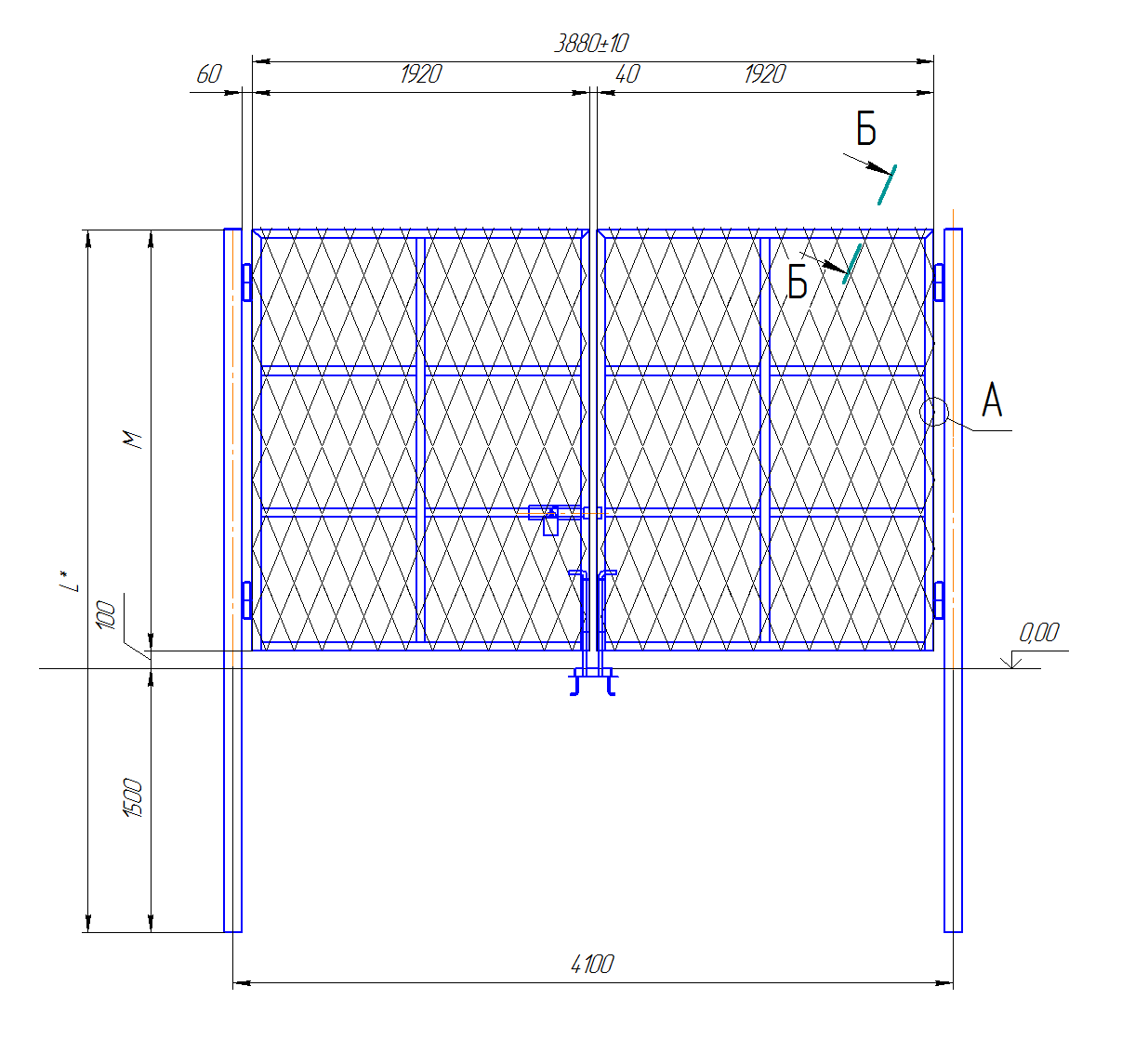

• ПББ «Акация», плоский барьер безопасности (ПББ) или армированная колючая лента (АКЛ). Колючее заполнение для охраняемых объектов: такие ворота не только закрывают проезд, но и мешают через них перелезть.

Материалы комбинируют и в одной створке: внизу сетка, а верхняя часть — колючая лента.

Колючая защита над створками

Створки без барьера сверху — уязвимое место периметра, даже если весь забор закрыт колючей спиралью. Поэтому защиту верха ворот ПЭРТ предусматривают уже в чертежах:

• по чертежам ворот ПЭРТ 0843, 0854 и их исполнений «Ф» предусмотрены кронштейны из уголка с метизами и проволокой под плоское заграждение высотой 500 мм из армированной колючей ленты (АКЛ). Лента — отдельная позиция, а входят ли кронштейны в комплект или идут отдельно, укажем в расчёте;

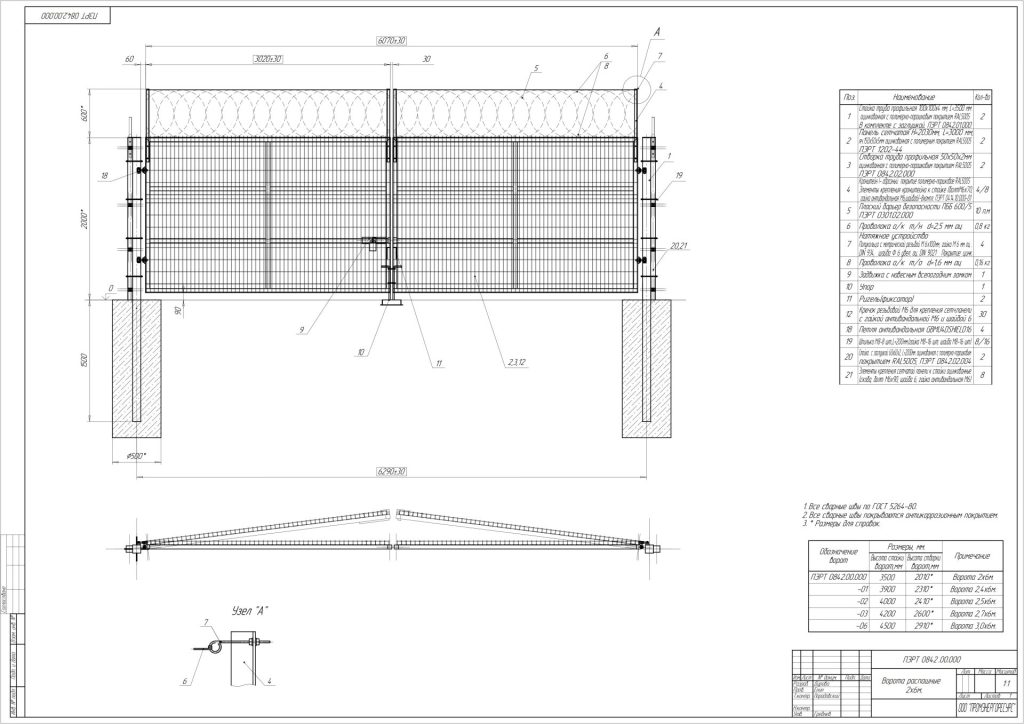

• у модели ПЭРТ 0842 по чертежу над сетчатыми створками предусмотрен плоский барьер безопасности ПББ 600/5 на I-образных кронштейнах. Петли у неё антивандальные, задвижка — с навесным всепогодным замком.

Забор слева и справа от ворот закрывают спиральным барьером безопасности (СББ) — тогда колючая линия над въездом смыкается с защитой ограды.

Покрытие ворот: порошковая краска по RAL

Створки и стойки покрывают полимерно-порошковой краской по шкале RAL. По общему чертежу распашных ворот и у модели 0842 покрытие двухслойное: сначала цинк, сверху краска. У моделей 0843 и 0854 по чертежам — полимерное покрытие RAL; если нужна оцинковка под краской, укажите это в заявке. Номер цвета выбираете сами, например такой же, как у забора. Порошковую краску наносим на собственной линии, а полимерно-порошковая покраска металла есть у нас и отдельной услугой.

Климатическое исполнение ворот — УХЛ, для умеренного и холодного климата. Конструкция рассчитана на температуру от −60 до +65 °С, ветер до 30 м/с, гололёд до 5 мм при ветре 10 м/с, влажность 98 % при +35 °С, дождь до 40 мм/ч, а также на пыль, иней и росу.

Распашные ворота с калиткой

Чтобы не открывать створку ради каждого прохода, рядом с воротами ставят калитку на своей стойке. Калитку можно и вмонтировать в створку ворот. Полотно калитки подберём под ворота: профлист, сетка, ПББ «Акация» или колючая лента. Типовые модели с чертежами смотрите на странице «Калитки».

Распашные ворота с электроприводом

В базовом исполнении створки открывают вручную и запирают на задвижку. Если въезд работает весь день, распашные ворота можно автоматизировать — поставить на створки электропривод. Напишите в заявке, как часто открывают ворота, и мы подберём привод при расчёте.

Установка: стойки, фундамент, провисание створок

Стойки ворот бетонируют в лунки на глубину не меньше глубины промерзания, бетоном класса В15. В типовых моделях без «Ф» стойка уходит в грунт на 1,5 м. У ворот 0842 под каждую стойку делают бетонный фундамент диаметром около 500 мм. Модели с «Ф» крепят на закладные плиты, анкеры которых бетонируют в основание. Если на въезде уже есть бетонное основание, стойки ставят на шпильки М20. Ещё один вариант — винтовые сваи. Все эти схемы есть на общем чертеже ворот. Стойка, заглублённая ниже промерзания, зимой не выходит из грунта, и створки не перекашиваются.

В Воронеже и Воронежской области распашные ворота монтируют наши бригады: снимают замер, привозят готовые ворота, бетонируют стойки, навешивают створки и сдают работу по акту. Этапы монтажа подробно описаны в разделе «Установка ограждений».

Сколько стоят распашные ворота: от чего зависит цена

Цену считаем под ваш проём. На неё влияют:

• ширина проезда и высота ворот;
• полотно: профильная труба, сетчатая панель, профлист, сетка или колючее заполнение;
• профиль створок и стоек — стандартный или усиленный;
• способ установки стоек — бетонирование в грунт, закладные плиты, шпильки на бетонном основании или сваи;
• петли — гаражные или регулируемые;
• покрытие и цвет по RAL;
• калитка, электропривод и колючая защита верха, если они нужны;
• монтаж и доставка до объекта.

Чтобы получить расчёт, сообщите размеры проёма, тип полотна, адрес и нужны ли калитка и электропривод — через кнопку «Рассчитать стоимость» или форму внизу страницы. Ответим в рабочее время.

Распашные или откатные ворота

Распашные ворота устроены проще: ни противовеса, ни роликовых опор, как у откатных, — только стойки, петли и створки, а по общему чертежу ими перекрывают проезд до 8 м, шире — на заказ. Минус — зона разворота створок: её держат свободной и зимой расчищают от снега. Откатным воротам зона перед въездом не нужна, но вдоль забора нужен участок под откат полотна, их делаем для проездов до 36 м. Таблица сравнения — в разделе «Ворота и калитки».

Распашные ворота для предприятий и частного дома

На предприятия, склады и охраняемые объекты распашные ворота поставляем вместе с периметром: сетчатыми ограждениями ПЭРТ, 3D-забором и колючими барьерами. Если в проекте объекта уже есть свой чертёж ворот, изготовим по нему, если нет — предложим типовую модель ПЭРТ. Для организаций — безналичная оплата по счёту с НДС, с УПД и счётом-фактурой. Мы — член СРО проектировщиков «Стройспецпроект».

Для дома и дачи распашные ворота варим в том же цехе, но размер створок берём по вашему въезду. К забору из профлиста сделаем глухие створки, к сетчатому — сквозные. Оплатить заказ частному покупателю можно картой или наличными — все варианты собраны на странице «Оплата».

Доставка и документы

Готовые ворота везём в любой регион России, а также в Беларусь, Казахстан и Армению — как организована перевозка, смотрите на странице «Доставка». Перед отгрузкой ворота проверяет отдел технического контроля. В партию вкладываем паспорт изделия и сертификат качества, гарантия — по паспорту изделия. «Промэнергоресурс» выпускает ограждения с 2004 года, сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) — в разделе «Сертификаты».

Чертёж распашных ворот для проектировщиков

Общий чертёж «Ворота распашные под бетонирование» можно скачать в PDF и вложить в проект. На нём показаны створка и стойки, узлы петли и фиксатора, требования к бетонированию и ряд типовых размеров. Описание решения — на странице «Чертёж „Ворота распашные“».
