Сетчатые ограждения · серия ПЭРТ
Сетчатое ограждение ИЗП ПЭРТ 0469.00.000 — секция высотой 3000 мм из панелей 2030 + 1030 на клипсах, без верхнего заграждения
Высота — от отметки 0,00 до верха ограждения.
Подбор модели
Секция высотой 3000 мм от отметки 0,00 без верхнего заграждения, собранная из двух панелей разной высоты на соединительных клипсах. Бо́льшая панель — та же, что у 0465 и 0468, к ней добавлена панель пониже, поэтому стык проходит не посередине высоты. Ячейка 150×50, пруток 5 мм; стойки 80×80×2 длиной 4200 мм уходят ниже отметки 0,00 на 1200 мм.
Прямой аналог по высоте и основанию — 0463: у неё полотно из двух одинаковых панелей. Выбирайте 0469, когда нужна высота 3 м без колючего верха и та же основная панель, что у более низких моделей серии. На 300 мм ниже, 2,7 м, — 0468; со спиралью СББ 600/10 и стойками на фланцах, высотой 3050 мм до верха стойки, — 0463Ф.
Спецификация

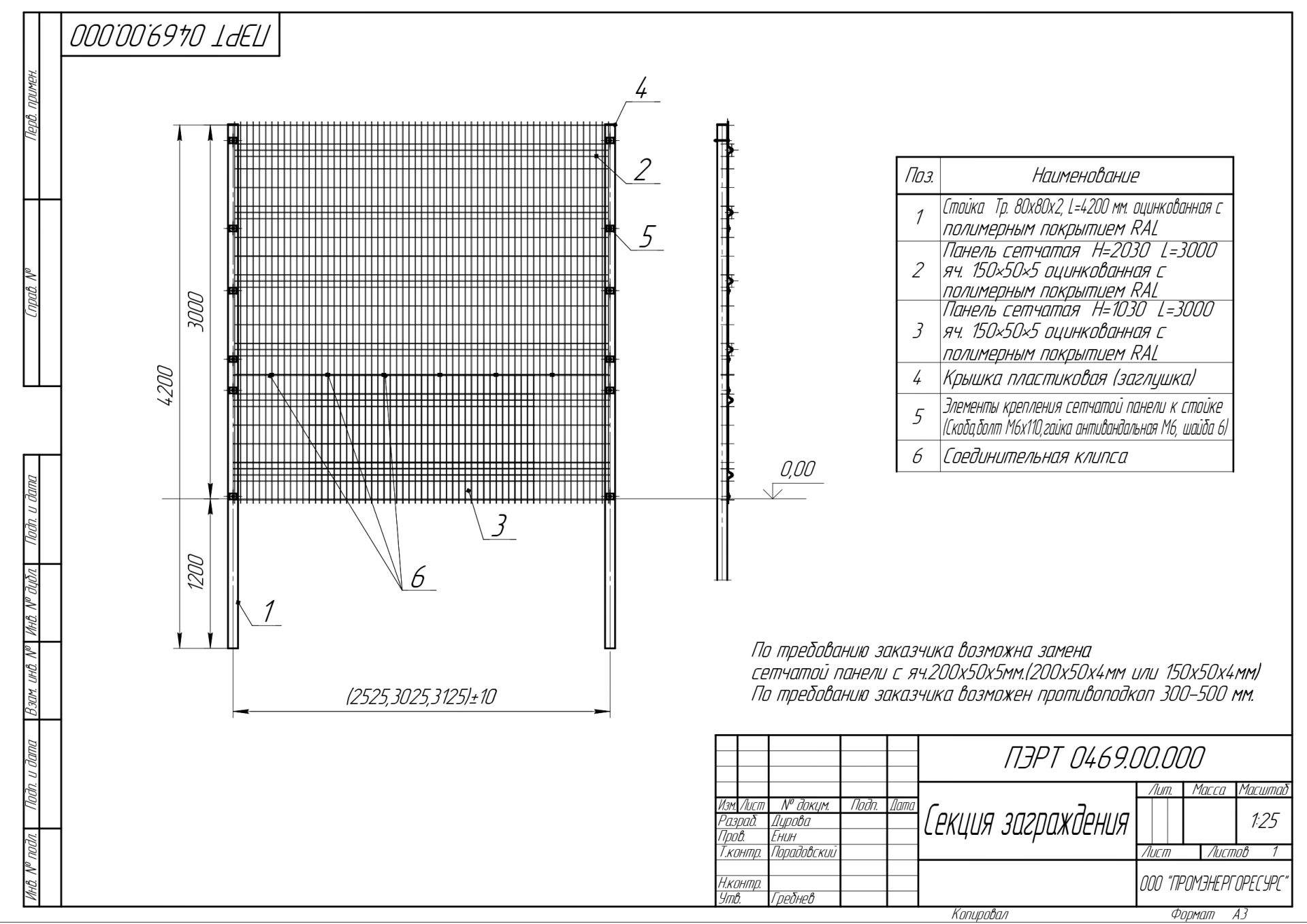

Номера позиций совпадают с выносками на чертеже.
| Поз. | Наименование |
|---|---|
| 1 | СтойкаТр 80×80×2, L = 4200 мм; оцинкованная, полимерное покрытие RAL |
| 2 | Панель сетчатаяH = 2030, L = 3000 мм, ячейка 150×50×5; оцинкованная, полимерное покрытие RAL |
| 3 | Панель сетчатаяH = 1030, L = 3000 мм, ячейка 150×50×5; оцинкованная, полимерное покрытие RAL |
| 4 | Крышка пластиковаязаглушка |
| 5 | Элементы крепления панели к стойкескоба, болт М6×110, гайка антивандальная М6, шайба 6 |
| 6 | Соединительная клипса |
Характеристики
Обозначение по КД: ПЭРТ 0469.00.000, «Секция заграждения».
По требованию заказчика
Серия ПЭРТ · 9 моделей
Секции собраны из одинаковых узлов: сварная панель на скобах к стойкам из квадратной трубы. Модели отличаются высотой, верхним заграждением, ячейкой панели и установкой стоек.
| Модель | Высота, мм | Верхнее заграждение | Ячейка, пруток | Стойка и установка | Секция, мм | Страница модели |
|---|---|---|---|---|---|---|
| ПЭРТ 0469Эта модель | 3000 | нет | 150×50, пруток 5 мм | Тр 80×80×2, L=4200, заглубление 1200, без фланца | 2525 / 3025 / 3125 ±10 | Вы здесь |
| ПЭРТ 04682,7 м: панели 2030 + 630 на клипсах | 2700 | нет | как у ПЭРТ 0469 | Тр. кв. 80×80×2, L=3900, заглубление 1200, без фланца | как у ПЭРТ 0469 | Открыть |
| ПЭРТ 04633 м из двух панелей 1530 на клипсах | 3000 | нет | как у ПЭРТ 0469 | Тр. кв. 80×80, L=4200, заглубление 1200, без фланца | как у ПЭРТ 0469 | Открыть |
| ПЭРТ 0463Ф3 м на фланцах + СББ 600, RAL 6005 | 3050 до верха стойки + СББ 600/10 | СББ 600/10 на Y-кронштейне (уголок 32×32×4) | как у ПЭРТ 0469 | Тр. кв. 80×80, L=3050, фланец 230×230×8 | как у ПЭРТ 0469 | Открыть |
Все 9 моделей серии в одной таблице
Высота — от отметки 0,00 до верха стойки или панели, у 0467 — высота панели. Со знаком ≈ — общая высота вместе с СББ.
